材料科学与工程学院赵小丽博士在《Advanced Energy Materials》发表低碳能源催化研究论文

近日，材料科学与工程学院赵小丽博士在SCI一区TOP期刊《Advanced Energy Materials》（IF=26）上发表题为“Modulating *OCHO Adsorption Configuration on a Reconstructed Ag₃Sn Quantum Dots/S–Sn Heterostructure for Selective CO₂-to-Formate Conversion”的研究论文。《Advanced Energy Materials》是能源材料领域国际公认的高影响力刊物，同时被国际权威的自然指数评选为顶级期刊之一。西华大学为第一完成单位，西华大学赵小丽博士为第一作者，西华大学材料学院2024级硕士研究生王凯为学生第一作者，电子科技大学黄明教授为通讯作者。

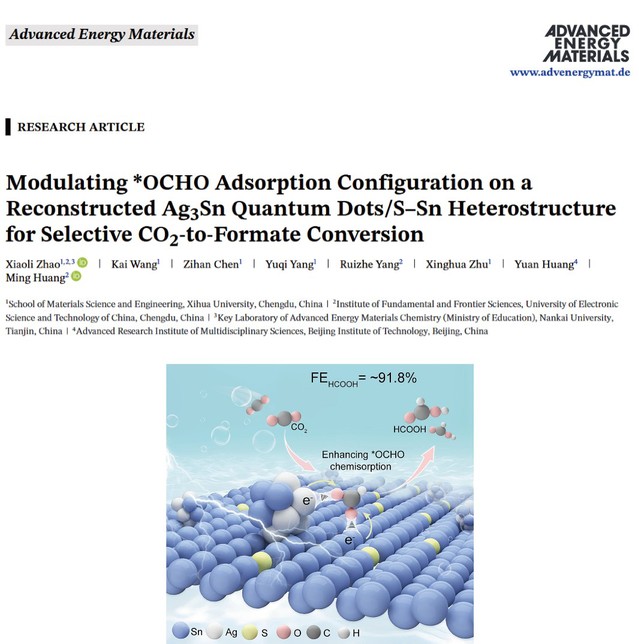

论文截图（一）

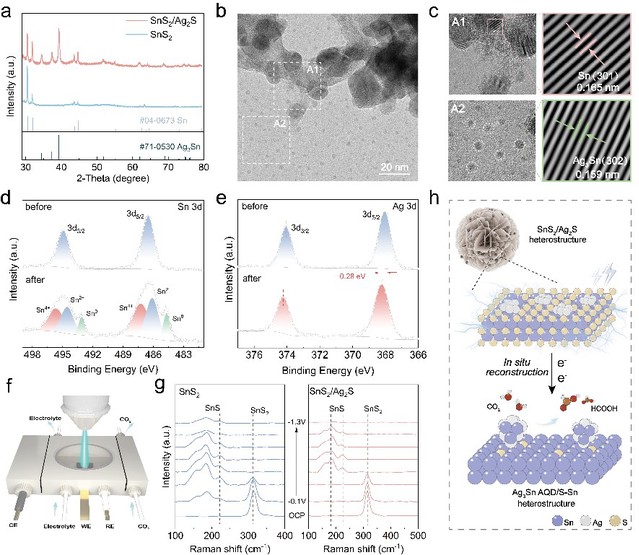

催化剂的原位重构机理图

 面对全球碳中和目标的迫切需求，电催化CO₂还原技术因其能够将温室气体转化为高附加值化学品而成为构建人工碳循环的关键路径之一。本论文通过阳离子交换与原位重构策略，在S掺杂Sn基底上均匀负载Ag₃Sn合金量子点（Ag₃Sn AQD），构建了一种高效稳定的Ag₃Sn AQD/S−Sn异质结电催化剂。实验与理论计算表明，Ag₃Sn量子点与S−Sn基底形成的集成双位点界面显著优化了关键中间体*OCHO的双齿吸附构型，并通过p-d轨道杂化降低其生成能垒（仅0.26 eV），同时加速界面电荷转移，协同促进甲酸盐生成动力学。在H型电解池中，该催化剂实现91.8%的甲酸盐法拉第效率；在流动池中，甲酸盐部分电流密度高达-226.3 mA cm⁻²，产率达4225.2 μmol cm⁻² h⁻¹，且连续运行60 h后活性保持稳定。其性能优势源于Ag₃Sn量子点与S掺杂Sn基底之间的强电子耦合与双位点协同效应，为高选择性、长周期稳定的CO₂还原催化剂的理性设计提供了新思路。

作者简介：

王凯，材料科学与工程学院，材料与化工专业2024级硕士研究生，研究方向为电催化CO₂还原产甲酸催化剂的设计及机理研究。

赵小丽，博士，西华大学材料科学与工程学院助理研究员，硕士生导师。长期从事高性能电催化剂合成、原位电化学分析（原位红外和原位拉曼技术）及能源催化应用基础研究。目前在Advanced Energy Materials（2）、Advanced Functional Materials、ACS Catalysis、Applied Catalysis B: Environment and Energy、Advanced Science等期刊上发表 SCI 论文45篇，英文专著 1篇，论文总引用次数>3200 次，H 指数为 27。
